主板 BIOS 设置

参考教程：

BIOS 设置 - 国光的 PVE 环境搭建教程

华南 x99 双路主板，实现 PVE 虚拟化和显卡直通 - Hu Zou

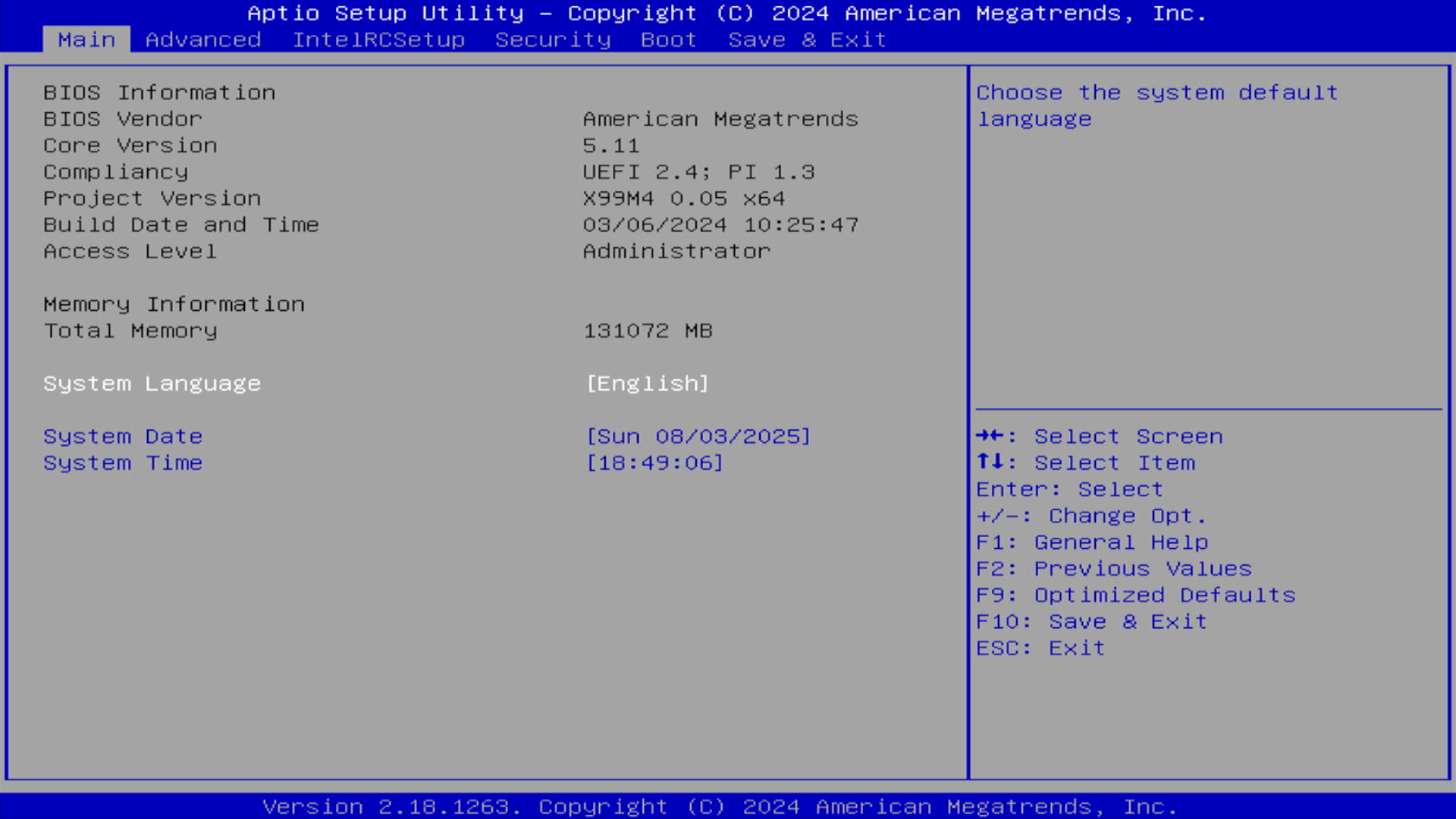

根据实际需要进行 BIOS 设置，这里以超融合集群节点1的 BIOS 设置为例：

开机后根据主板型号按对应的键盘按键进入 BIOS，此处为 Delete 键。

BIOS 配置参考华南主板 BIOS 相关设置

如需还原 BIOS 设置，可在断开电源的情况下，拆掉主板上的 BIOS 供电电池还原

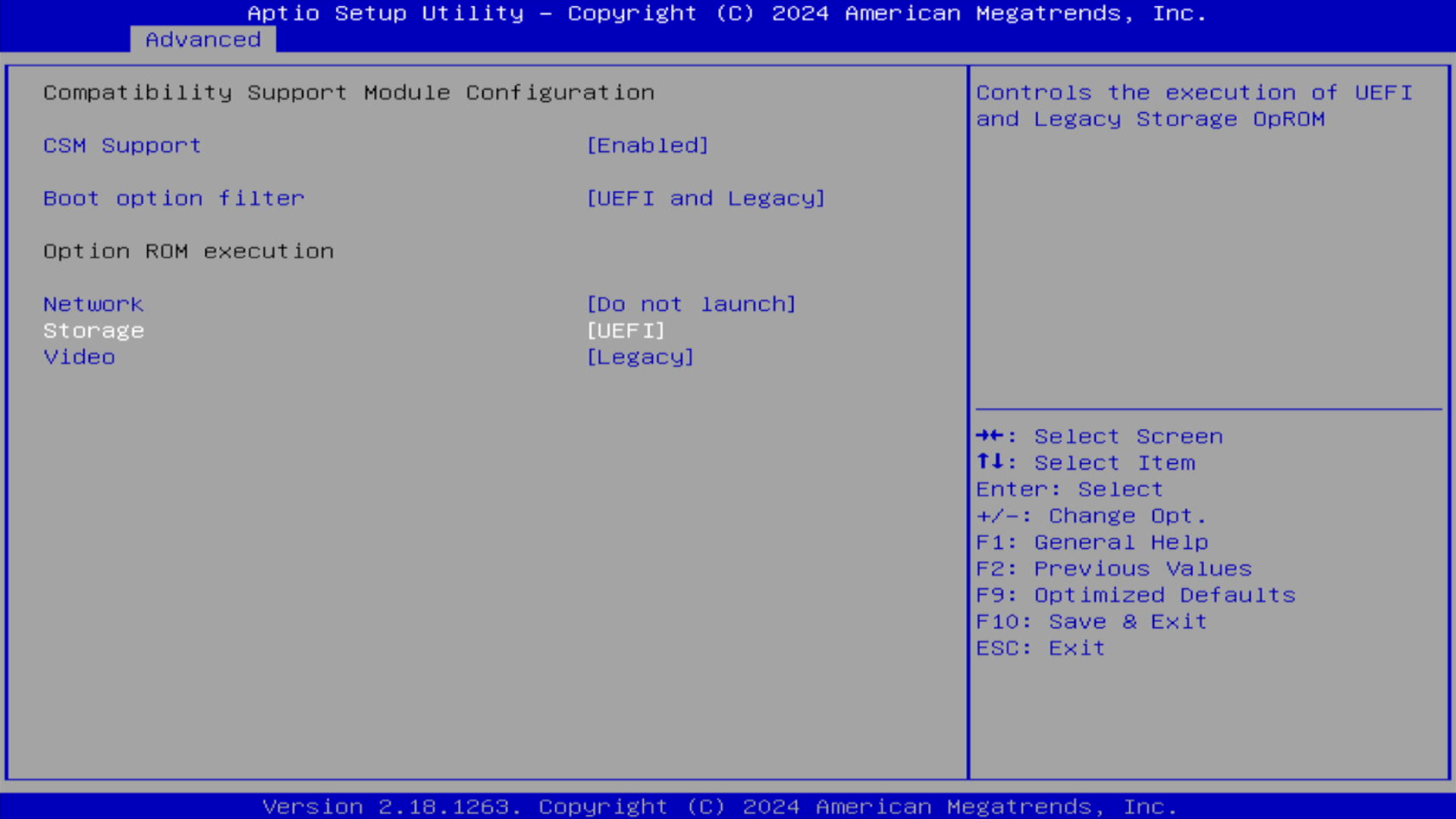

• 设置硬盘启动方式：

  Advanced - CSM Configuration - Storage 设置为 UEFI



  如果是老的机器则还应将 Boot option filter 设置为 legacy only 以防止无法进入 UEFI 格式的U盘启动盘

• （可选）开启 Above 4G Decoding（vGPU 方案需要开启这个选项）：

  Advanced - PCI Subsystem settings - Above 4G Decoding（部分老显卡可能不支持此功能）

• （可选）开启 SR-IOV 网卡虚拟化技术 （高效先进的虚拟机网卡技术）：

  Advenced - PCI Subsustem Settings - SR-IOV Support​

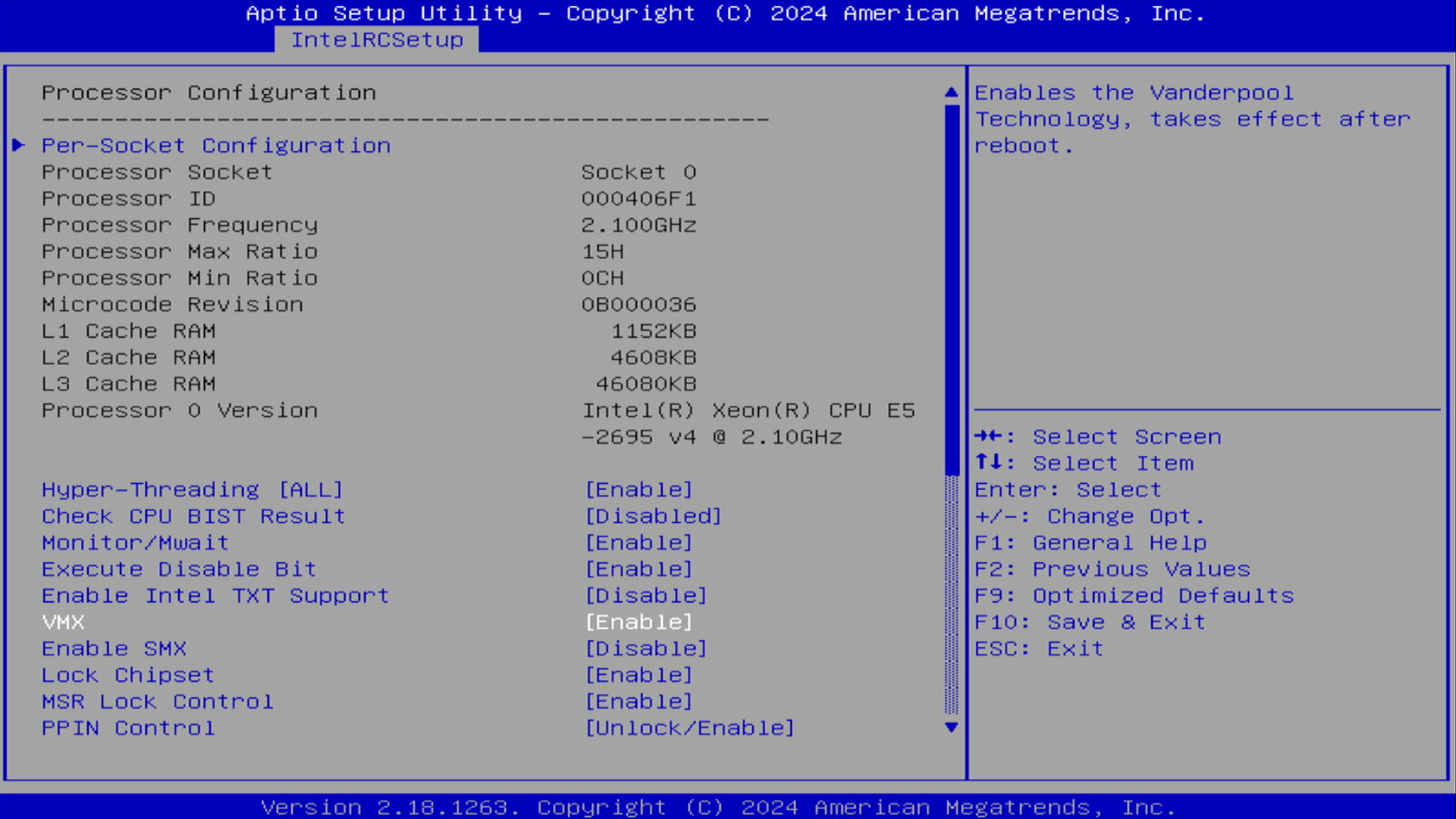

• 开启 Intel VMX 虚拟化技术（Intel VT-x，允许虚拟机运行）：

  IntelRCSetup - Processor Configuration - VMX​



  ​​

• （可选）开启 x2APIC（中断控制器，提升多核效率）：

  IntelRCSetup - Processor Configuration - X2APIC（同时关闭 X2APIC_OPT_OUT Flag）

• （可选）开启 Numa （多路 CPU 建议开启，提高多路 CPU 运行效率，合理分配负载）：

  IntelRCSetup - Common RefCode Configuration - Numa​

• （可选）开启 VT-d （PCIe 件直通必须） :

  IntelRCSetup - IIO Configuration - Intel VT for Directed i/o (VT-d)​

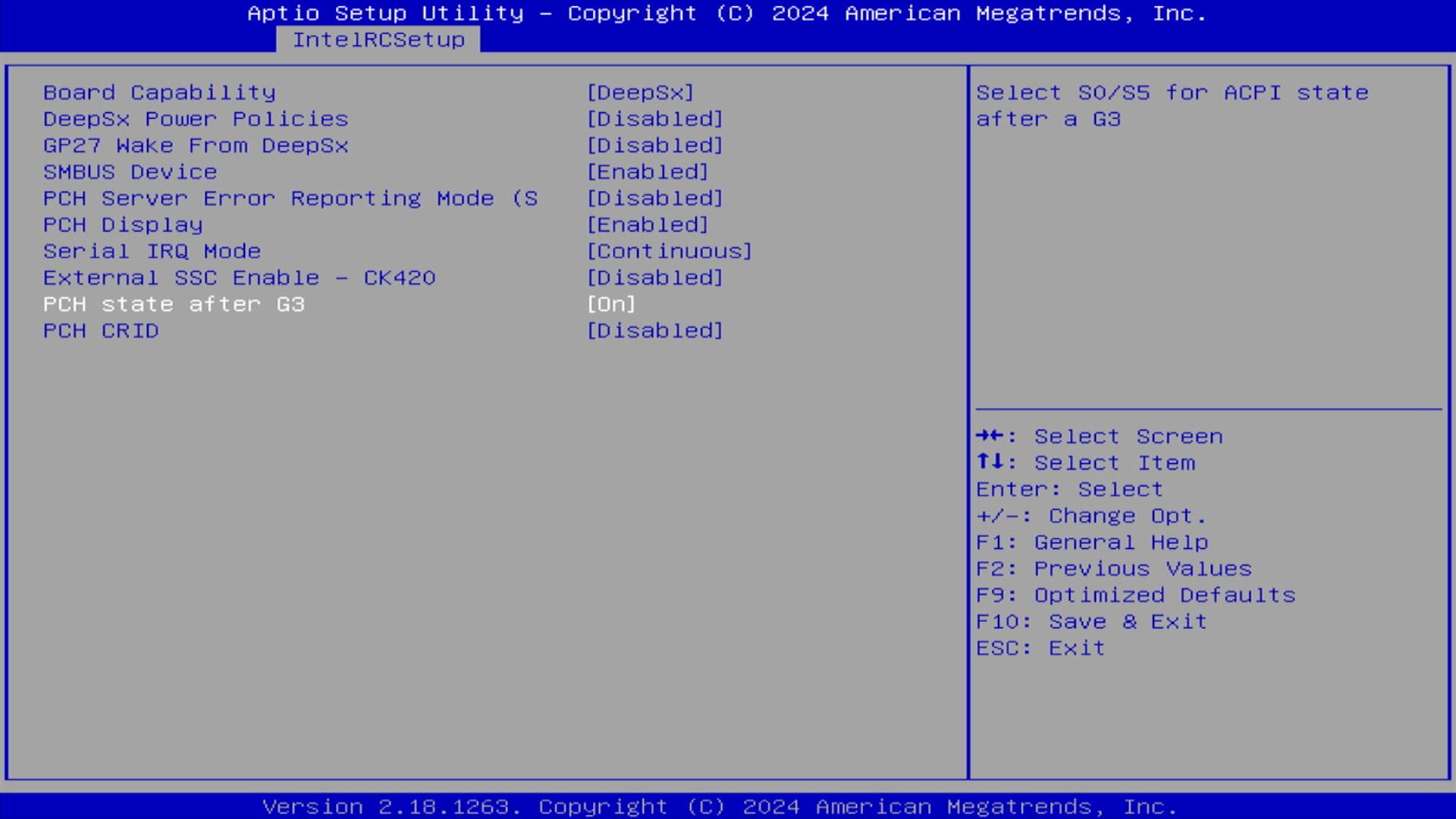

• 开启来电启动：

  IntelRCSetup - PCH Configuration - PCH Devices - PCH state after G3 设置为 On



• （可选）开启 SATA 硬盘热插拔：

  InterRCSetup - PCH Configuration - PCH SATA Configuration - SATA Port - Hot Plug​

• （可选）开启 Fast Boot 跳过设备自检（开启后，可不插显卡进入系统）：

  Boot - Fast Boot​

• 调整引导设备顺序：

  Boot - Boot Option Priorities

​

如果 BIOS 的启动设备类型有 NC（Network Controller），其为从板载网卡进行网络启动，如果不需要应该关闭，避免从网卡引导系统

‍
